Es folgen einige Skizzen und Beispiel Konfigurationen um zu zeigen welche vielfältigen Möglichkeiten es gibt, Maschinen Daten in die Cloud zu bringen.
Beispiel 1
In diesem Architekturbeispiel bietet das Cloud-System die Möglichkeit, MQTT-Daten eines Remote-Brokers zu abonnieren. PLTrend leitet die Daten an eine lokale Broker-Instanz weiter (auch von mehreren PLTrend-Instanzen). Die Cloud adressiert den lokalen MQTT-Broker.

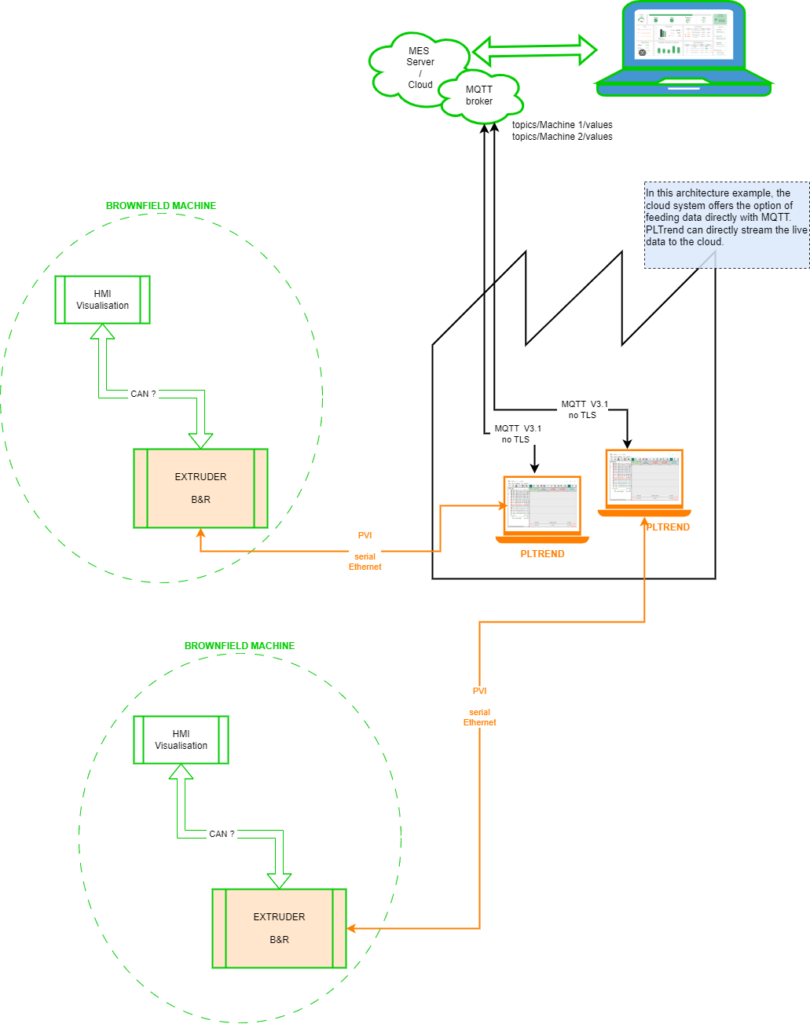

Beispiel 2
In diesem Architekturbeispiel bietet das Cloud-System die Möglichkeit, Daten direkt mit MQTT einzuspeisen. PLTrend kann die Live-Daten direkt in die Cloud streamen.

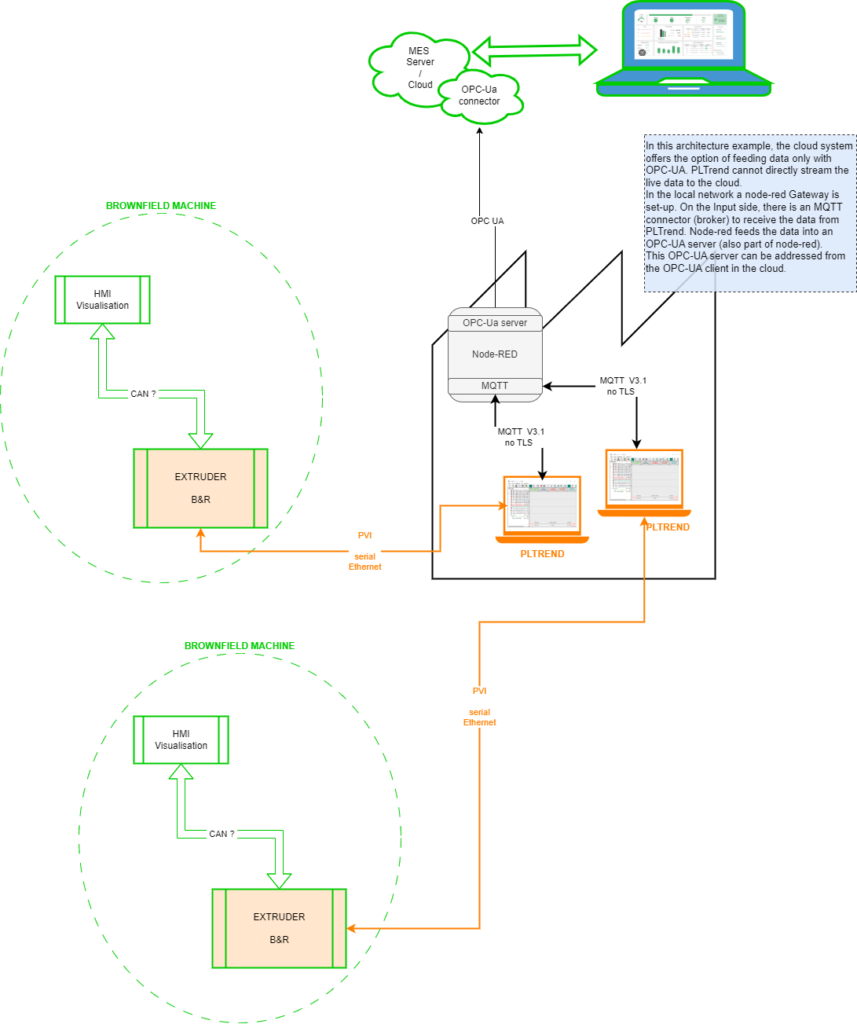

Beispiel 3
In diesem Architekturbeispiel bietet das Cloud-System die Möglichkeit, Daten nur mit OPC-UA einzuspeisen. PLTrend kann die Live-Daten nicht direkt in die Cloud streamen.
Im lokalen Netzwerk ist ein Node-Red Gateway eingerichtet. Auf der Eingangsseite gibt es einen MQTT-Anschluss (Broker), um die Daten von PLTrend zu empfangen. Node-Red speist die Daten in einen OPC-UA-Server (ebenfalls Teil von Node-Red) ein.
Dieser OPC-UA-Server kann vom OPC-UA-Client in der Cloud angesprochen werden.
